Linearer Hub

Eine im Bassbereich wichtige Eigenschaft eines Lautsprecherchassis !

Einfach oder doppelt ?
Von Kunden wird mir oft die Frage gestellt, ob die bei einem Lautsprecher genannten "x mm lin. Hub" denn "peak-zu-peak"-Angaben sind oder als "+-x mm" gemeint waren ?
Leider ist das bei den meisten Herstellern so, dass dies aus den Angaben des Herstellers nicht deutlich wird. Über die Hubzahlen habe ich selbst ausser dieser einen mm-Zahl in der Regel keine weiteren Angaben vorliegen, so dass ich diese nur so weiterreichen kann.
Sofern es vom Hersteller eindeutig spezifiziert wird, versuche ich es auch ebenso eindeutig weiterzugeben. Aber selbst hier ist Vorsicht geboten : Bei einem Hersteller erinnere ich mich, dass die bei Neuerscheinung angegebenen "+- x mm" im folgenden Katalog beim gleichen Chassis nur noch als "x mm" spezifiziert waren !

In den von HTH erstellten A&D-Audio-Datenblättern stehe ich vor dem gleichen Problem der nicht näher spezifizierten Herstellerangabe (und dies konnte auch nicht im persönlichen Gespräch geklärt werden. Nachtrag : in neueren Katalogen ist als Grenze -18% bei B*l spezifiziert.) :
Bei einigen Chassis, wo man auf die Schwingspule blicken kann, sieht es eher nach +- Angabenwert aus, aber das kann ich natürlich nicht "garantieren" !
Bei einigen defekten Chassis habe ich bereits selbst die Wickeldaten vermessen und in meinen Datenblättern ergänzt. Machen Sie sich selbst ein Bild anhand der Differenzen !

Kreative Messbedingungen der Herstellerangaben
Auch wenn die obige Frage, ob einfach oder doppelt, jeweils eindeutig beantwortet ist, sind die Hubangaben der verschiedenen Hersteller noch nicht miteinander vergleichbar. Denn verschiedene Hersteller ermitteln Ihre Angaben auf verschiedene Weise :
1. Ehrliche Angaben aus Schwingspulen-Wickeldaten
  Beruht auf der Annahme, dass der Linearbereich der Membranbewegung nicht verlassen wird, solange sich eine gleichbleibende Wicklungszahl im Magnetfeld zwischen den Polplatten befindet.
  Dann lässt sich der lineare Hub aus mechanischen Daten, nämlich dem Schwingspulenüberhang, berechnen :

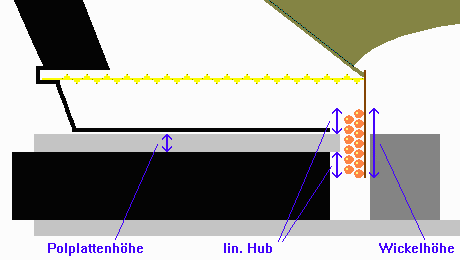

  linearer Hub (peak-zu-peak) = Wickelhöhe - Polplattenhöhe
  bzw. linearer Hub (+-) = (Wickelhöhe - Polplattenhöhe) / 2
  Nach dieser Methode geben die Hersteller "BMS" und "Celestion" Hub an.
  Dabei wird stillschweigend vorausgesetzt, dass die Schwingspule symmetrisch zur oberen Polplatte zentriert ist, was sicher nicht immer optimiert ist. Andernfalls gibt es in die eine Richtung sogar mehr, aber in die andere Richtung weniger linearen Hub, so dass Verzerrungen noch früher auftreten.
2. Definierte Übertreibungswerte
  Aufgrund der Tatsache, dass die Verzerrungswerte nach Verlassen des Magnetfelds erst in einem breiten Bereich kontinuierlich zunehmen, sind kleine Überschreitungen des linearen Hubs nicht gleich hörbar.
  Daher definieren viele Hersteller, dass es erst ab z.B. 30% Überschreitung hörbar wird und geben diese Grenze als linearen Hub an ! So werden z.B. aus ehrlichen 5 mm linearem Hub 6.5mm linearer Hub !
  Oder wie beim Hersteller "Faital Pro", der 33% der Polplattenhöhe auf die +-Angabe addiert : so werden z.B. aus ehrlichen +-2 mm linearem Hub +-4.67 mm Xmax !
  Oder Hersteller "Lavoce" mit Addition von 25% der Polplattenhöhe : aus ehrlichen +-2.6mm werden +-4.6mm Xmax !
  Auch wenn in dem Argument etwas Wahres steckt, halte ich dies für Schummelei !
3. Hubangaben aufgrund von Verzerrungsmessungen
  Dies ist sicherlich die aufwendigste Methode : Für schrittweise variierte Membran-Auslenkungen werden jeweils Verzerrungswerte gemessen und dies graphisch aufgetragen. An dieser Kurve erkennt man, ab wann ein gesetztes Limit an Verzerrungen überschritten wird, und gibt diese Auslenkung als linearen Hub an.
  Ohne Veröffentlichung des Verzerrungs-Limits in % im Kleingedruckten ist eine so ermittelte Hub-Angabe natürlich wertlos.
  Auch wenn die Methode die praxisgerechteste ist, da sie alle potentiellen Verzerrungsursachen wie Limitierung der Sicke mitmisst, ist sie aufgrund Störeinflüssen (Raumreflexionen, Mikrofonverzerrungen, Aufwand) sicher auch die ungenaueste. Bis die Hubverzerrungen aus dem Verzerrungs-Rauschteppich herausstechen, ergibt sich wohl tendenziell ein grösserer Hubwert als bei den ehrlichen Angaben. Aber allgemein sind diese Ergebnisse schwer mit den anderen Methoden vergleichbar !
Wie zu sehen ist, sollte man unbedingt das Kleingedruckte (oft in Fussnoten) in den Herstellerkatalogen studieren, bevor man Angaben zum linearen Hub vergleicht !

Hub = Pegelfestigkeit ?
Hier fallen sicher viele Anwender, die Wert auf eine Angabe des linearen Hubs legen, auf einen Irrtum herein : Sie schliessen aus dieser Zahl unmittelbar auf die Pegelfestigkeit bzw. erreichbaren dB-Werte im Bassbereich.
Doch selbst wenn beide obigen Fragen, ob einfach oder doppelt, und ob die Messbedingung vergleichbar ist, jeweils identische Ergebnisse brachten, ergeben zwei Chassis mit dem gleichen Hubwert noch lange nicht die gleiche Pegelfestigkeit !

Sicher stimmt bei Anregung mit einer Einzelfrequenz die Formel :
Schalldruck = Fläche * Hub * Frequenz
D.h. zwei gleich grosse Chassis mit gleichem Hub können bei dieser Frequenz auch den gleichen maximalen Schalldruck erzeugen. Aber an dieser Formel sieht man auch, dass je höher die Frequenz ist, desto weniger Hub braucht man auch, um den gleichen Schalldruck zu erzeugen.

Und nun kommt die Musik, die in der Praxis ja nicht aus Einzelfrequenzen besteht, sondern gleichzeitig hubverbrauchende tiefe sowie wenig hubverbrauchende höhere Frequenzen überlagert. Bei solch einem Mischsignal spielt dann noch der Übertragungsfaktor eines Chassis für alle Frequenzen eine Rolle : werden tiefe hubverbrauchende Frequenzen weniger representiert, ist dieses Chassis im Vergleich zu einem anderen mit gleichem Hubwert bei gleicher Pegeleinstellung noch nicht komplett ausgelastet und kann noch höhere Pegel verzerrungsfrei wiedergeben !
Also spielen auch die Thiele-Small-Parameter eine Rolle.

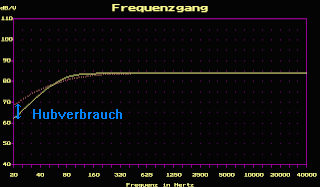

Im Bild hier sind zwei Chassis-Kurven einmal mit fc=40 Hz und Qtc=0.4 (rot) und einmal mit fc=70 Hz und Qtc=0.7 (gelb markiert) dargestellt. Beide hätten damit realistischerweise den gleichen Wirkungsgrad und die gleiche hörbare Bassfülle (halt nur anders verteilt : unter 55 Hz ist die rote Kurve lauter, von 55 bis 200 Hz die gelbe). Mit gleichem Hubwert schaffen beide Chassis bei beliebiger Einzelfrequenz dem gleichen Schalldruck, bei einem Mischsignal schafft aber das gelb markierte Chassis aufgrund seiner Übertragungskurve deutlich mehr Schalldruck !

Fazit : Wie an vielen anderen Stellen bereits gezeigt, führt es auch beim Hub zu Fehlentscheidungen, wenn man mechanische Primärdaten vergleicht, ohne die Gesamtverhältnisse zu beachten !

Viel Hub = viel Qualität ?
Es ist eindeutig, dass Hub eine positive Eigenschaft ist. Aber es kostet in der Produktion keinen Cent extra, die Schwingspulenwicklungen auf eine längere Wickelhöhe zu verteilen. Also würden es alle machen, wenn es nicht folgende Nachteile dabei gäbe :
1. linearer Hub kontra Antrieb
  Bei sonst gleichem Aufbau geht der Hub immer auf Kosten von Antrieb und damit Wirkungsgrad, denn es befindet sich ein prozentual geringerer Anteil der Schwingspule im Magnetfeld. Mit dem dann geringeren EBP tendiert das Chassis auch noch zu einem grösseren Hubverbrauch : Wie gewonnen, so zerronnen !
2. linearer Hub kontra maximaler Hub

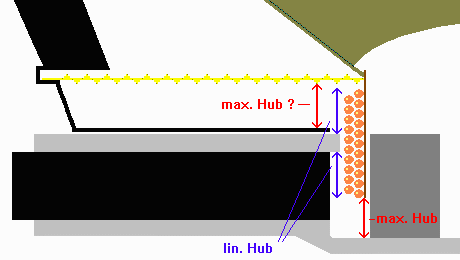

  Je grösser der lineare Hub konstruiert wird, desto geringer wird gleichzeitig der maximale Hub ! Im Extremfall könnte die Schwingspule an die untere Polplatte anschlagen, bevor der Linearbereich verlassen wird ! Aber durch theoretisch bis in die Unendlichkeit ausgestellte Polplatten lässt sich dieser Nachteil verzögern / vermeiden.
  Ebenso könnte die Bewegungsfreiheit der Zentrierspinne als erstes limitieren.
Daher schneiden wie immer im Gesamtfazit die Chassis am Besten ab, die einen sinnvollen Kompromiss aller Einzeleigenschaften bieten !
Und es gibt auch viele wirklich langhubige Billigbässe, nur existieren bei Billigchassis meist keine Angaben zum Hub.
